请问化学钢化玻璃的工艺流程，
化学钢化玻璃主要采用3 mm以下厚度的玻璃材料，其强化方式是通过改变玻璃表面的化学成分来实现。通常采用离子交换法进行化学钢化处理。
具体操作是将含有碱金属离子的硅酸盐玻璃浸泡在熔融的锂盐中，实现玻璃表层Na+或K+离子与Li+离子的交换，形成Li+离子交换层。
由于Li+的膨胀系数低于Na+和K+，冷却过程中外层收缩较小，内层收缩较大，使得玻璃在常温下呈现内层受拉、外层受压的状态，与物理钢化玻璃效果相似。

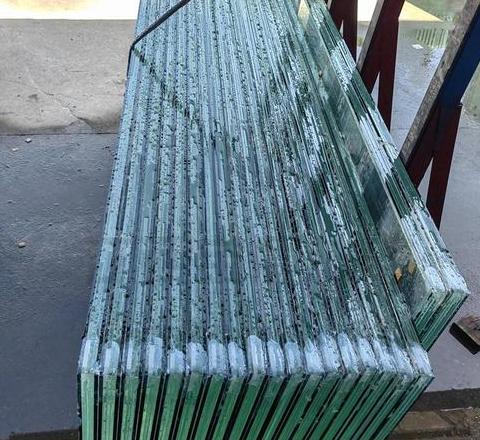

化学钢化玻璃的生产流程包括：成品白片—质量检验—清洗处理—化学钢化—保温冷却—清洗干燥—包装。
由于钾钠离子交换速度较慢，要达到所需的应力值和应力层厚度，交换时间通常在1 至8 小时之间。
化学钢化玻璃具有以下优点：不经过高温处理，不会出现翘曲，表面平整度与原片玻璃相当，同时强度和耐温性有所提升，且可进行适当的切割加工。
化学钢化玻璃的强度较高，抗压强度超过1 2 5 MPa，是普通玻璃的4 至5 倍；抗冲击性也极强，钢球法测试中，0.8 kg钢球从1 .2 m高度落下，玻璃完好无损。
其弹性远超普通玻璃，1 2 00mm×3 5 0mm×6 mm的钢化玻璃在受力后弯曲挠度可达1 00mm，去除外力后可恢复原状，而普通玻璃弯曲变形仅几毫米。
化学钢化玻璃具有良好的热稳定性，不易因急冷急热而炸裂，这是由于其压应力能部分抵消由急冷急热产生的拉应力。
化学钢化玻璃能承受高达2 8 8 ℃的最大安全工作温度，温差变化范围为2 04 ℃。
适用于对自重减轻、冲击强度、弯曲强度和耐冷热冲击有特定要求的建筑场合，如农业温室的窗户和屋顶，活动房屋的门窗玻璃等。
启航防火钢化炉参数
我们这里能处理的玻璃种类相当丰富，包括钠钙硅和硼硅材质的防火玻璃，还有普通的浮法玻璃，以及单银、双银、三银等高端LOW-E玻璃，当然，全钢化和半钢化的玻璃也在服务范围内。最薄的浮法玻璃也能被我们钢化处理，厚度可以达到2 .8 毫米；而可钢化的玻璃厚度范围则在2 .8 毫米到1 2 毫米之间。
单片玻璃的最大尺寸可以达到1 8 00毫米×3 5 00毫米，但最小不能小于3 00毫米×4 00毫米。
至于产能方面，6 毫米的白玻钢化大概能达到每天1 0000平方米，6 毫米的钠钙硅材质防火玻璃约8 000平方米，6 毫米的硼硅材质防火玻璃则大约是6 000平方米。
另外，全钢化玻璃（以5 0毫米×5 0毫米为单位面积计算）的颗粒度在4 0到9 0之间，且应力值通常在9 0到1 1 0兆帕的时候。
乙级中空防火玻璃是单片防火还是双面防火
中空玻璃以其卓越的节能性能著称：在建筑能耗中，空调和照明分别占据了5 5 %和2 3 %，而玻璃作为外墙材料，其薄而易于传热的特性尤为明显。得益于铝框内干燥剂通过缝隙保持玻璃中空空气的干燥，中空玻璃实现了出色的隔热效果。
其高隔音性能显著，能将噪音降低2 7 至4 0分贝，将室外8 0分贝的噪音降至室内的5 0分贝。
此外，中空玻璃能有效防止霜露形成，即便室外温度极低，也不会在玻璃表面结露，露点可低至-7 0℃。
中空玻璃的抗风压能力远超单片玻璃，其强度是单片玻璃的1 5 倍。
在制造过程中，采用粘结法冷加工，确保玻璃原片内应力不变，加上四周弹性材料的密封，使得玻璃不易自爆。
镀膜中空玻璃的金属膜层在干燥密封的空气中不会脱落，避免了传统镀膜玻璃的常见问题。
中空玻璃还能防止因温差过大导致的玻璃爆裂。
该产品适用于高档建筑的门窗、天棚，以及需要隔音的学校、医院、体育场馆、电视和广播录音室等，同时广泛应用于制冷电器、飞机、船舶和机车等领域。
